kB0DB0kW7EK/9gsDSgYT4VkeWWnJPtkKo6uVZeNRnQ4z4tZ19CjWSKMCrCj16AC4hnHYA+eISdsh1+VVyC7n2PSAwF7irNUi7jewZjRtnYUPfWX2YkG3vjrtkGPI1YbV
產(chǎn)品簡介：
GH3128是以鎢、鉬固溶強(qiáng)化并用硼、鈰、鋯強(qiáng)化晶界的鎳基合金，具有高的塑性，較高的持久蠕變強(qiáng)度以及良好的抗氧化性和沖壓、焊接等性能。其綜合性 能優(yōu)于GH3044和GH3536等同類鎳基固溶合金。適合于制造在950℃下長期工作的航空發(fā)動機(jī)的燃燒室火焰筒、加力燃燒室殼體、調(diào)節(jié)片及其他高溫 零、部件，主要產(chǎn)品為冷軋薄板，也可供應(yīng)熱軋板、棒材、鍛件、絲材和管材。
高溫合金（GH3128) 美國牌號(美標(biāo)ASTM) 暫無對應(yīng)牌號,固溶強(qiáng)化型鎳基合金 綜合性能好、持久壽命高,具有高的塑性、較高的持久蠕變強(qiáng)度以及良好的抗氧化性和沖壓、焊接等性能。其綜合性能優(yōu)于GH3044和GH3536等同類鎳基固溶合金。

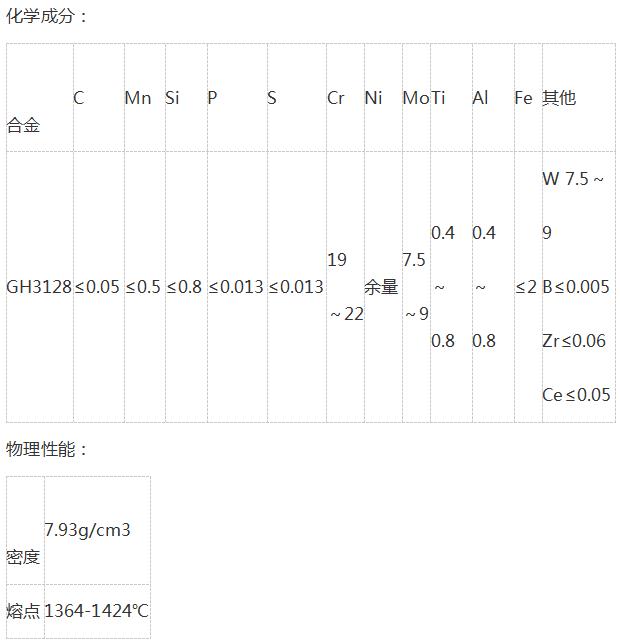

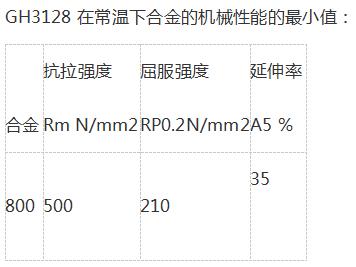

工藝性能與要求：
焊接性能
1. 板材焊接性能良好，可采用氬弧焊、縫焊和點(diǎn)焊等方法焊接，均能得到滿意的焊接接頭質(zhì)量，接頭強(qiáng)度系數(shù)大于90％；
2. 可與GH3044、GH3039、GH1140、GH3030和1Cr18Ni9Ti等板材焊接。
零件熱處理工藝
1. 航空發(fā)動機(jī)加力燃燒室零部件的固溶處理溫度為1200℃±10℃，空冷；
2. 燃燒室火焰筒零部件的固溶溫度為1160℃±10℃；
3. 零件多次沖壓成形時(shí)的中間處理溫度為1100℃±20℃，保溫時(shí)間根據(jù)零件厚度和裝爐情況確定。
表面處理工藝
在高溫下工作的零件可采用W-2琺瑯涂層進(jìn)行有效的保護(hù)
1.具有很好的耐還原、氧化、氮化介質(zhì)腐蝕的性能
2.在室溫及高溫時(shí)都具有很好的耐應(yīng)力腐蝕開裂性能
3.具有很好的耐干燥氯氣和氯化氫氣體腐蝕的性能
4.在零下、室溫及高溫時(shí)都具有很好的機(jī)械性能
由于對碳含量和晶粒度的控制具有很好的抗蠕變斷裂強(qiáng)度，推薦用在700℃以上的工作環(huán)境。
2.氯乙烯單體生產(chǎn)：抗氯氣、氯化氫、氧化和碳化腐蝕
3.鈾氧化轉(zhuǎn)換為六氟化物：抗氟化氫腐蝕
4.腐蝕性堿金屬的生產(chǎn)和使用領(lǐng)域，特別是使用硫化物的環(huán)境
5.用氯氣法制二氧化鈦
6.有機(jī)或無機(jī)氯化物和氟化物的生產(chǎn)：抗氯氣和氟氣腐蝕
7.核反應(yīng)堆
8.熱處理爐中曲頸瓶及部件，尤其是在碳化和氮化氣氛中
9.石油化工生產(chǎn)中的催化再生器在700℃以上的應(yīng)用中推薦使用合金600H以獲得較長的使用壽
命
